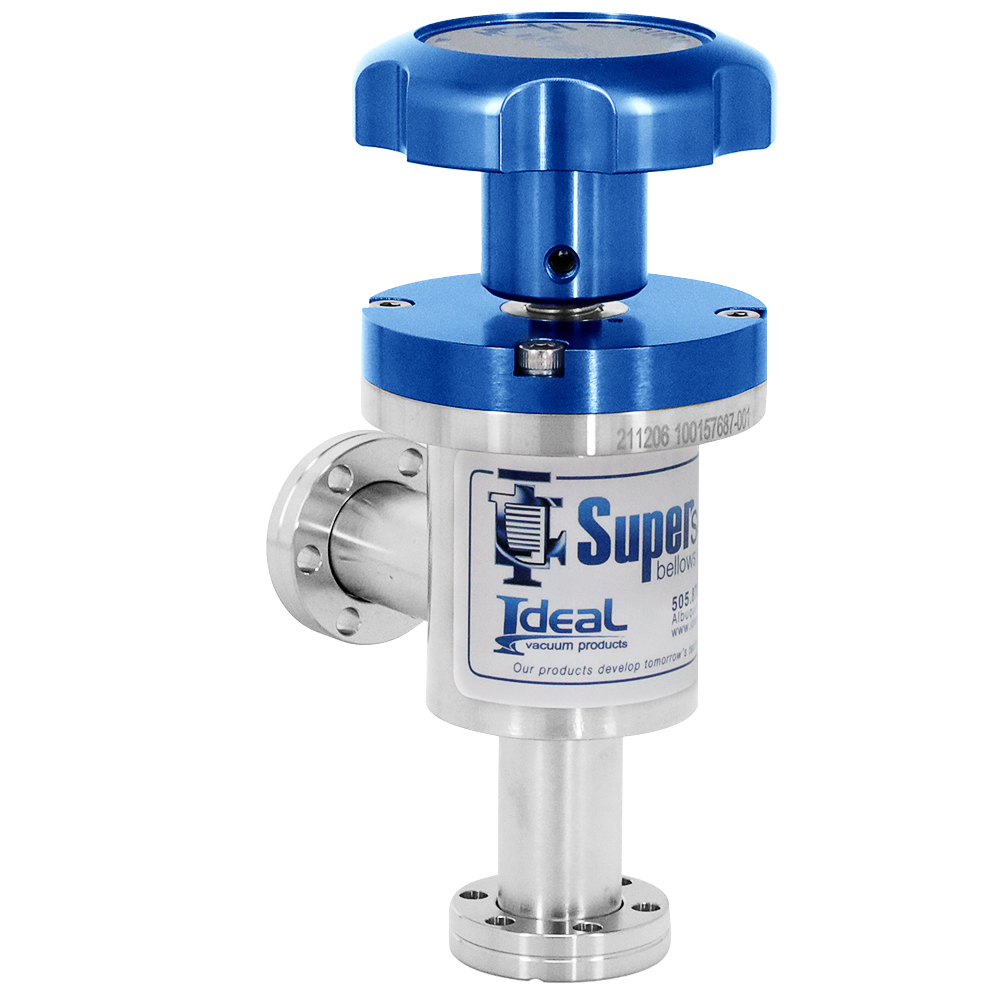

Dies ist ein manuell betätigtes 90°-Winkel-Balgventil der Marke Ideal Vacuum Super-Seal mit Conflat CF 1,33" (1-1/3") Flanschen an Ein- und Auslass. Die Conflat-Flansch-Super-Seal-Ventile verfügen über drehbare Flansche für optimale Verbindungen zu Vakuumleitungen. Dieses Ventil ist für Ultrahochvakuum ( ^10⁻¹⁰ Torr) ausgelegt und kann bis zu einem positiven Druckbereich von 60–80 psig eingesetzt werden. Die Leckrate dieser Super-Seal-Ventile beträgt ^10⁻¹¹ Torr l/s (He). Alle Ultrahochvakuum-Super-Seal-Ventile verwenden Edelstahl 304L für Ventilkörper und -mechanismus, OFHC-Kupferdichtungen für die Deckeldichtung und Viton®-O-Ringe für die Ventilkegeldichtung. Diese Ventile arbeiten reibungsarm und abriebfrei an der Polymer-Elastomer-Oberfläche, was eine wiederholgenaue Abdichtung über viele tausend Zyklen ermöglicht. Super-Seal-Ventile bieten eine hohe Leitfähigkeit, um den Durchfluss des evakuierten Gases zu maximieren. Diese Ventile sind bis 150 °C ausheizbar (begrenzt durch die Viton-O-Ringe) und halten einem maximalen Differenzdruck von bis zu 15 psig stand. Sie können in jeder Lage montiert werden.

Manuell betätigte Super-Seal-Balgventile sind eine hervorragende Lösung, wenn keine Automatisierung erforderlich ist. Sie sind deutlich kostengünstiger und schneller einsatzbereit als vergleichbare pneumatisch betätigte Balgventile. Manuelle Balgventile werden häufig in Vorvakuum- und Hochvakuumleitungen eingesetzt und eignen sich hervorragend als Kammerentlüftungsventile. Die manuellen Super-Seal-Balgventile von Ideal Vacuum finden Anwendung in Bereichen wie der Halbleiterfertigung, der Plasmaphysikforschung und Kernbeschleunigern.

Die technischen Daten und Maßangaben finden Sie in der Broschüre. Laden Sie das Benutzerhandbuch herunter, um alle Informationen zur Ideal Vacuum Super-Seal-Familie manuell betätigter Balgventile und Zubehörteile zu erhalten. Für Anwendungen mit Automatisierungsbedarf bieten wir außerdem eine komplette Serie von pneumatischen Super-Seal-Balgventilen mit Magnetventil an.
